Фильтр UFE-0.8 с эжекционным удалением осадка предназначен для фильтрования сиропов и клеровок с СВ>72%, что обусловлено эффективными тепловыми схемами.

Преимущества использования фильтров UFE-0.8 производства «Техинсервис»:

•    фильтрование густых сиропов;
•    работа в полностью автоматическом режиме;
•    универсальная компоновка под любое количество фильтров;
•    минимальная ячейка фильтрования 57 мкм;
•    конструкция обеспечивает удаление осадка без разборки фильтра, то есть размывается водой и удаляется в виде водогрязевой суспензии.

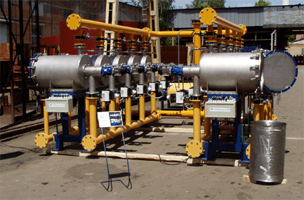

filtr1Установка состоит из 4-10 фильтров 4, смонтированных блоками на раме 5. Установка имеет три основных коллектора:

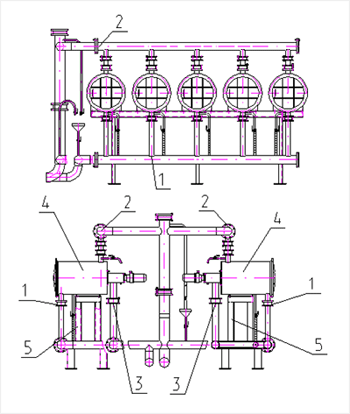

f11 — подача нефильтрованного продукта; 2 — отвод фильтрата; 3 — спуск сгущённого осадка (при регенерации).

К коллекторам 1 и 2 каждый фильтр подключается при помощи ручных дисковых затворов, а к коллектору 3 — при помощи дисковых затворов с пневматическими приводами.

Нефильтрованный продукт (сироп или сгущённая клеровка) поступает в сборник, откуда насосом нагнетается в коллектор 1. Уровень в сборнике поддерживается на заданном значении изменением производительности насоса. Далее нефильтрованный продукт с давлением поступает в фильтр и фильтруется и отводится в сборник по коллектору 2.

Когда значение разности давлений до и после фильтра достигает заранее установленного предела, активизируется цикл самоочистки (регенерация) фильтра и поочерёдно очищается каждый фильтр. После очистки всех фильтров установка возвращается в режим активного фильтрования.

Установка полностью оснащена запорно-регулирующей арматурой, коллекторами и системой автоматизации.

Все узлы и детали фильтра, которые находятся в контакте с продуктом фильтрования выполнены из нержавеющей стали 12Х18Н10Т.

Технические характеристики:
Производительность одного фильтра, м3/час     12
Максимальная концентрация Вх     76
Ячейка фильтрования от мкм     57
Поверхность фильтрования одного фильтра, м2     0,8
Давление в фильтре, кг/см2, не более     6
Внутренний объём одного фильтра, м3     0,17
Температура фильтруемого продукта, ºC     90…95
Время регенерации одного фильтра, с     5
Мощность привода эжектора, кВт     0,25
Частота вращения эжектора, об/мин     12,5
Габаритные размеры фильтра, мм
Длина     1540
Ширина     640
Высота     850
Масса, кг, не более     217

f1 1   f1 2
